首先我們普及下“英寸”的由來：

英寸(inch，縮寫為in.)，在荷蘭語中的本意是大拇指，一英寸就是一節大拇指的長度，當然人的大拇指的長度也是長短不一的。

歷史上還是日不落大英帝國牛叉，國家強大有話語權，14世紀時，英皇愛德華二世頒布了“標準合法英寸”。其規定為：從大麥穗中間選擇三粒的麥粒并依次排成一行的長度就是一英寸(約25.4毫米)，一直延續至今。

言歸正傳，通常我們?nèi)ノ褰鸬曩徺I閥門或者水管、接頭等，不懂小伙伴的直接拿著樣品去買，懂行的一般說明規格，要幾分或者幾英寸的，其實仔細看水閥或者水管接頭等閥體或者包裝盒上都會標明規格，例如1/2′、3/4′、1′、DN15等等。

如下圖示：衛生間常用臉盆冷熱水直角閥，尺寸規格DN15。

小伙伴們，如果要了解并學習，這些閥門的規格及尺寸標識，就必須牢記下面常用的換算關系：

基本公式換算：1 英寸≈25.4毫米 =8英分(簡稱分)

所以 ：1英分＝1/8 ′(英寸) ≈3.175mm

2英分＝1/4‘(英寸)

4英分＝1/2‘(英寸)

6英分＝3/4′(英寸)

(為了便于記憶，通常幾分之幾英寸乘以8得到對應的分)

下圖為“分”與“英寸”的對應關系：

在生活中使用最多的閥多為1/2′(4分閥)，有時標注為DN15，其實規格都是一樣的，只是標注形式不同而已。

所以我們通常稱呼4分和6分及1寸的水閥或者水管，其中4分、6分、1寸指的是水閥或者水管的管徑的英制表示方法，分全稱是英分。

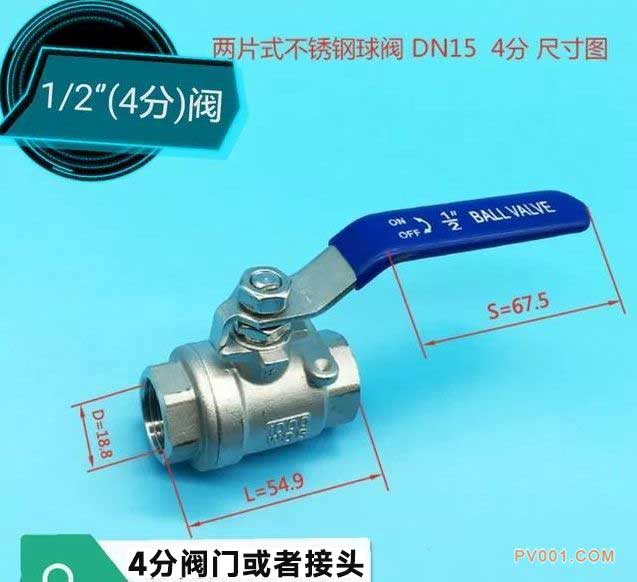

如下圖：1/2英寸即為4分閥(DN15)公稱通徑15，螺紋內徑約為19mm左右。

單位：毫米

配合使用的對絲如下圖：

有時即使閥體沒有標注規格，我們可以用尺子粗略的測量一下即可確定閥的規格，通常4分閥若為內螺紋通常內徑約為18～20mm左右，若為外螺紋可測量螺紋外徑，同理。

下圖家庭常用4分洗衣機水龍頭：

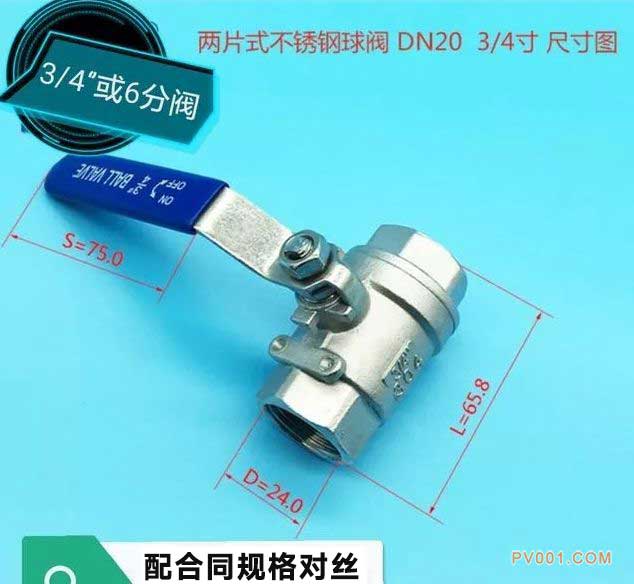

下圖為3/4′又稱6分閥(DN20)，公稱通徑20，通常內徑約在24mm左右。

單位：毫米

下圖為測量法粗略估計判斷4分、6分閥的方法 ：

從上面講解中，不少小伙伴會疑惑，閥門規格DN表示啥意思，其實閥門規格DN20中的DN是公稱(直徑)通徑符號，公稱通徑（nominal diameter），又稱平均外徑（mean outside diameter）公稱直徑又稱名義直徑，既不是外徑也不是內徑，是人們規定的為了實現標準化而產生的，使得同一直徑的管道與配件均能實現相互連接，具有互通性、互換性而規定。

所以DN既不是外徑，也不是內徑，但更接近內徑。壓力等級低的，壁厚小，DN小于內徑；壓力等級高的，壁厚大，DN大于內徑。DN代表公稱直徑，它的單位是毫米，但是公稱直徑是名義尺寸，不是絕對的實際尺寸。

例如，管路或者閥門設計者計算，需要內徑為102mm，壁厚為3mm的鋼管，管子外徑就為108mm，按照鋼管的設計標準剛好有此類的管材，在這種情況下，管路內徑102mm，應劃歸最接近的公稱通徑即閥門設計為DN100，顯然它的公稱尺寸顯然要小于內徑尺寸。在另外一種情況下，仍采用外徑108mm的管材，到由于壓力較高，壁厚要求為6mm，那么管子的內徑就為96，此時采用的閥門仍為DN100，這時公稱尺寸就大于關管子的內徑。

下圖為1′(英寸)DN25的閥門，通常不稱呼8分閥，公稱通徑為25，螺紋內徑約為30mm左右，以此類推：

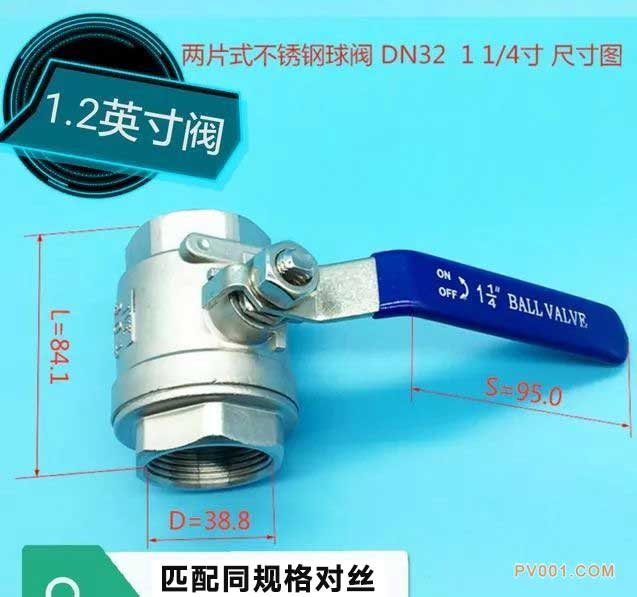

下圖為1.2′(英寸)DN32的閥門，公稱通徑為32，螺紋內徑約39mm左右。

下圖為1.5′(英寸)DN40的閥門，公稱通徑為40，論文內徑約為46mm左右

下圖為2′(英寸)DN50的閥門，公稱通徑為50，內螺紋內徑約為56mm左右

下圖為管道英寸與公稱尺寸之間對應關系：

通過上述圖文并茂的詳細分析，深入學習，小伙伴們應該了解生活常用水閥規格，“分”與“英寸”的含義了吧。
